Diamètre intérieur
Le diamètre intérieur est la mesure de l’intérieur du trou ou de l’ouverture dans des composants tels que les boucles, les anneaux et les embouts de cordon, et sert de référence pour sélectionner la largeur et l’épaisseur du ruban, de la ficelle ou du cordon à y faire passer.
Sommaire6 sections
Définition et aperçu
Le diamètre intérieur est la dimension interne de l’ouverture par laquelle passent le ruban, le cordon, la ficelle et des matériaux similaires, plutôt que l’extérieur du composant. Pour les anneaux et la quincaillerie similaire, il désigne souvent la largeur de l’ouverture de passage et sert d’indication de base pour déterminer la compatibilité du matériau.
Le terme dimension intérieure est utilisé avec presque le même sens. Toutefois, pour les anneaux circulaires et les embouts de cordon, il peut indiquer non seulement la largeur intérieure, mais aussi la dimension verticale intérieure, ou une combinaison du diamètre intérieur et du diamètre extérieur.
Matériaux et structure
Le diamètre intérieur est une désignation dimensionnelle et n’indique ni un nom de matériau ni le type de composant. Les composants concernés comprennent les types en métal et en résine, et la largeur utile de l’ouverture varie selon la forme, par exemple carrée, en D, ronde ou avec un mécanisme coulissant.
Même avec le même diamètre intérieur indiqué, la facilité de passage du ruban et la manière dont il se place proprement après repli diffèrent selon le diamètre du fil du composant, l’arrondi des angles, la barre centrale de séparation et la présence ou non de pièces mobiles.
Comment les tailles sont exprimées
Le diamètre intérieur des anneaux est souvent indiqué en millimètres comme la largeur intérieure dans le sens de passage du ruban. Par exemple, même si le diamètre intérieur correspond à la largeur du ruban, l’enfilage peut rester difficile selon l’épaisseur du ruban et la rigidité du tissage.

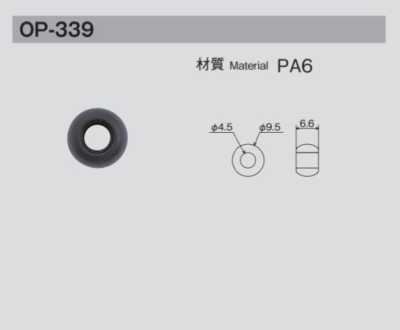

Pour les composants ronds, le diamètre intérieur peut être indiqué comme diamètre, et pour les embouts de cordon tubulaires, il peut être indiqué par les dimensions intérieure verticale et horizontale. Le diamètre extérieur correspond à la taille globale du composant et se distingue du diamètre intérieur, qui indique directement la largeur de ruban pouvant passer.
- Diamètre intérieur : dimension interne de l’ouverture ou du trou de passage.
- Diamètre extérieur : dimension globale comprenant la circonférence extérieure du composant.
- Dimension intérieure utile : concept servant à vérifier la plage réelle par laquelle le matériau passe, à l’exclusion des angles et des barres de séparation.
Principales applications
Le diamètre intérieur est utilisé lors du choix de anneaux en D, d’anneaux rectangulaires, de régulateurs coulissants et d’anneaux de boucle pour les poignées de sacs et les bandoulières. Choisir une ouverture de passage correspondant à la largeur de la ceinture ou de la sangle facilite l’assemblage et le réglage de la longueur.
Pour les bloque-cordons, les embouts de cordon et les anneaux doubles également, on vérifie le diamètre intérieur ou la dimension intérieure afin de confirmer la compatibilité avec l’épaisseur du cordon ou de la ficelle. Dans les applications vestimentaires, cela concerne les pièces de réglage de la taille, les cordons de suspension et les sangles rapportées.
Sélection et précautions
Choisissez non seulement en fonction de la largeur du ruban à faire passer, mais aussi en tenant compte de l’épaisseur du ruban, de l’épaisseur des sections superposées et de la rigidité après couture. Pour les spécifications dans lesquelles le ruban est replié à travers des régulateurs coulissants et des pièces similaires, il est important de vérifier non seulement s’il passe à plat, mais aussi par des essais de prototype dans la séquence réelle de passage.
Pour les sections porteuses, vérifiez non seulement le diamètre intérieur, mais aussi le matériau du composant, le diamètre du fil, la structure et l’indication éventuelle d’une capacité de charge. Pour les pièces métalliques, surveillez également la rouille et la décoloration du placage ; pour les pièces en résine, faites attention à une durabilité adaptée à l’application. Pour les produits soumis à la détection d’aiguilles, confirmez à l’avance si du métal est utilisé et si le produit répond aux conditions de compatibilité avec les détecteurs d’aiguilles.
Questions fréquentes
Le diamètre intérieur ou le diamètre extérieur doit-il correspondre à la largeur du ruban ?
La compatibilité avec la largeur du ruban doit, en principe, être vérifiée sur la base du diamètre intérieur. Le diamètre extérieur influence l’aspect général du composant et l’espace d’installation, mais il n’indique pas la taille de l’ouverture de passage. Pour les spécifications dans lesquelles le ruban est replié, vérifiez l’article réel en tenant compte de l’épaisseur.
Puis-je faire passer un ruban de la même largeur que le diamètre intérieur ?
Il peut passer s’il est plat et fin, mais l’enfilage peut devenir difficile selon l’épaisseur du ruban, la rigidité des bords, les angles intérieurs du composant et l’épaisseur de toute barre de séparation. En particulier, pour la quincaillerie de réglage, tenez compte de l’épaisseur créée lors du repli et confirmez la maniabilité avec un prototype.
Lors de l’utilisation d’anneaux métalliques, que faut-il vérifier en plus du diamètre intérieur ?
Vérifiez la résistance par rapport à la charge prévue, le diamètre du fil et la structure de l’assemblage, l’état de surface, ainsi que tout risque de rouille ou de décoloration. Pour les produits en contact avec la peau ou soumis à la détection d’aiguilles, il est également nécessaire de confirmer les spécifications relatives au nickel, la conformité aux conditions de compatibilité avec les détecteurs d’aiguilles et l’effet sur le textile utilisé.
